ダウンからアップに変更

ＮＳＲ５０のロードレーサーが今回の議題。

ＧＰｍｏｎｏでレースをされているナオキさんの練習車ですが、ミニバイクは転倒も多いそうでダウンチャンバーだと、サイレンサーは路面に擦ってしまうため

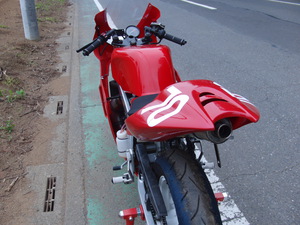

サイレンサーをリヤカウルの中を通す、センター出しに改造するためチャンバーをアップタイプに変更してフレームの中を通すレイアウトに作り変えるというもの。

チャンバーを作るとき、最初にやることは元になるチャンバーの寸法を測ってストレート図に書き直すことです。

写真の上側は元のチャンバー

下側はストレート図に基づいて作られた模型

円盤はパイプの内径を表し、軸芯の棒はパイプの長さを表します。

この模型を曲げて車体に取り回すレイアウトを検討します。

このようにエンジンやフレームとの隙間を確認しながら形状を決めていきます。

同じものは二度と作りません。この車両だけのためのワンオフ製作です。

このあとアンダーカウルやキャブレターの燃料ホースなどに当たらないようにクネクネと複雑なカーブを描いて、狭いフレームの隙間にチャンバーが収まっていきます。

明日は模型の形状に合わせてパイプを成型していきます。

成型されたパイプを接合しました。

模型のカーブに似ていますが、車体がアップチャンバーを想定して設計されていないために取り回しはミリ単位でフレームをかわすシビアなものになりました。

アンダーカウル装着のため、フレームギリギリに寄せないと、グラスファイバーのカウルを溶かしてしまうことになります。

明日はラジエターのマウントとセンター出しサイレンサーのフィッティングを行います。
