フルモデルチェンジが噂されているYZ85ですが、16年ぶりにチャンバーの更新を行いました。
YZ85は低速域からアクセル急開してもパワーが出るまで時間がかかります。
そしてパワーが急激に立ち上がってくるので、フロントが持ち上がってしまいます。
このあたりを上手く乗るには回転を中速以下に落とさないこと、低速コーナーは半クラッチで回転キープするなどしてテクニックを駆使する必要があります。
せっかく高速のパワーは出ているのに、コース状況によっては使えないことありますね。

CR85の最終型は05年にチャンバー形状を変更しました。
燃焼室形状とポート位置の変更に伴ってのことですが、CRとYZはボア・ストローク47.5×47.8で
同じシリンダースペックです。
圧縮比がYZの方が高いのとクランクケースリードバルブも影響して高回転高出力型なのです。
そのため低速域を犠牲にしてしまった性能になったわけですが、
逆にピストンリードバルブと控えめな圧縮比のCRをYZに近づけるためのチャンバー形状ではなかったかと考察して、今度はCRタイプのYZチャンバーでパワー特性を見直したものにしました。



















YZに合うように新規作成しました。

冶具も作りましたのでラインナップに加えます。













ロードテストしてみました。

先にノーマルチャンバーつけて
発進加速
中速から急開
低速走行
高速全開(場所の都合で4速まで)

なるほど低速パーシャル状態から
アクセル開けても加速しません。
しかし、ある回転数から急にパワーが立ち上がってフロントが浮きます。
高回転は十分なパワーです。
真価を発揮するのは12000rpmからですね。


次にニューチャンバーに変えてのってみました。
同じような確認方法で
低速トルクはノーマルよりありますから
低速走行も楽になりました。
中速から急開してみると
ノーマルほど過激な立ち上がりでなく
スムーズに上昇していくので前後姿勢が乱れにくいです。
それでもフロントが上がってくるのは同じなので戦闘能力はあると感じました。

低中速が扱いやすくなって、ノーマルと同等に高回転まで伸びてくれるはずです。


サイレンサー組み上がったので
大体完成ですね。

カーボンパイプはお客さん支給です。

このフレームは4ストNSF用なので
サイレンサーはセンターアップがノーマルの取り付け位置なんです。

リヤカウルのマウントネジを利用して
シート下に取り付けましたので
フレーム未加工で付きました。

アルミ棒のステーが気に入らない(ちょっと重い)ので、作りなおします。




無垢の丸棒が重かったので
フライスで平に肉抜きしてから曲げました。

やり直すと材料も時間も無駄にはなるのですが
僕が我慢ならんことはお客さんも我慢ならんと思うので、ためらいはありません。










サイレンサーはスペアも含め2個頼まれました。

φ62カーボンパイプは支給していただいたので、ちょっと安くしておきます。












ようやく完成です。

NSF100フレームにCR85エンジン載せるためのエンジンマウントが社外で販売されているらしいです。

どおりでフレーム加工なしでスワッピングされていて、なかなかの技術力です。









カウルセットはNSR用だということで
脱着も簡単でよくできています。

アンダーカウルも装着確認できたので
これで納品できます。

シングルのチャンバーは簡単にできてそうに見えますが
最適なレイアウトはここしかないので逆に自由度がなくて正確さが要求される形状です。
ミニバイクは思った以上にグランドクリアランスが少ないのです。
多分サーキットでは最も寝かせて走るバイクだと思います。
バックステップ削ってますからね。
チャンバー作ったのにパワーチェックはやらないんですか。
これは以前お客さんから提示いただいたスペックに基づいて作りましたので
スペック通りに出来ていれば僕の役目は終わりです。
うちからダイノジェット計測音が聞こえるくらいの場所に「モトグラッド」さんがありますから
計測頼みに行けばいいだけですが、無料じゃないですからね。
チャンバー製作代に計測代をチャージしてよろしければ、喜んでデータお付けしますよ。
先週のmotoGPといい明日のMX日本GPも大雨のレースで、本当に日本はどうしちゃったんだろう。
こんなことでは参加する人も観戦する人も減少するのは必至だと思います。
現役のころは雨でもマディーでも練習するのが当たり前でしたが
最近の人は雨の練習をお休みすることが多いらしいですね。(マディー走行こそ上達のチャンスなのに)
私はとっくにお気楽モードですから、雨の日は出かけないで工場に籠って仕事します。

昔S80と呼んだのですが、85ccエンジン禁止のクラスがあるようです。
必然的に旧型の80エンジン探すようになるので煩わしいですよね。
そこで、レース関係ないサーキット走行なら85エンジンで作っても自由なわけです。
ミニバイクはNSR80ワンメイクな感じがしていたのですが
今回は4ストNSFの車体にエンジンスワップしたCR85エンジンのレーサーです。



NSRに似ているようで
フレームが違うんです。

エンジンは削り出しのマウントブラケットで
フレーム未加工のままCR85エンジンが
搭載されていますが

これにボルトオンで付くチャンバーは無いんです。
だから新規製作するしかありません。

チャンバーレイアウト検討中





本当はチャンバーをエンジン側に近づけたいのですが、ロアークロスパイプが干渉するため、高さはここが限界です。
NSRフレーム仕様より低い位置になりますが、アンダーカウルは取り付くはずなんで
このまま続けます。


パンチングメタル入荷したので早速インナーパイプ作って、マフラー組立てました。
今回のは従来型と違っていて、φ54からφ38.1に絞るので
途中で2種類のインナーパイプを結合する方法です。


重量測定

エキパイ
 チタン 0.6kg(スプリング込み)
 ノーマル 1.0kg(バンド除く)

サイレンサー
  アルミ/チタン 2.2kg
   ノーマル  3.0kg

フルエキ重量 2.8kg

1.2kg軽量化達成です。




600gチタン

全部手曲げです。

拡管金型2種類と
口元ツバ出し金具製作が必要です。

チタン素管3種類で4。5万円くらい仕入れました。

サイレンサージョイントのφ54は1.3万円
(2m)仕入れです。
カネ掛かりますけど材料無いとつくれんけんね。



ノーマルと同等の長さですが
斜め右に突き出したマフラーは
張り出しが大きく、転倒時にぶつかる懸念があるため
途中で曲がったサイレンサーにして
シートレールと並行に出しました。

インナーパイプも中で曲がっているのです。









組立て完了

音量測定も実施しました。

2mMAXで 106.9dB/A

ノーマルサイレンサーも同条件で測定し

109.7dB/A 意外とうるさい。

計測器機差もあるため参考ですが
ノーマルを3ポイント下回る性能のため
音量オーバーしたときにディフューザーを入れることも考えていましたが、不要ですね。

ストレートパンチングを使ったサイレンサーテクノロジーの成果です。


それから、これらはラインナップ品ではありませんので、車体お持ち込みなしでは作れません。


新規製作は型作りしながら行うので、時間かかりましたが、大体見えてきました。


チタン・エンドパイプ

チタン板は固いので成形は難しいと思います。
3ピースを溶接でつなぎ合わせています。

ノーマルより軽いはずです。

取り付け穴は整備性を考慮して
リベットでなく、M5ビス止めにしてあります。






マフラージョイント・パイプ繋がりました。


マウントステーはこれから作ります。

実はパンチングメタル欠品に昨日気付き、
注文しましたが月曜入荷ということなので
完成は火曜日ですね。

土日は違うことして過ごします。








マウントブラケット取り付けました。

6mm板に3mm補強パッチ付きで
耐久性を確保。
モtクロスの縦Gは強力なものです。

強度屋こだわりのマウント形状です。

最近のモトクロッサーはラバーマウントにしてない理由として考えられるのは
サブフレームと一体でしなるように設計されていることです。
ジョイントパイプがしなって応力を逃がす方向です。

因みに6角断面の理由は
丸や楕円よりパイプの縦横剛性が上がるためですね。
平な板はしなりやすいですが折り目を付けることで板がしなり難くなります。
また、3角断面が一番剛性高いと思いますが、最も容積が小さくなります。
角を4角、5角と増やすことで同じ板面積でパイプの容積が増していきます。
生産性とパイプの剛性確保という意味で6角断面を選択しました。



ジョイントパイプ接続部

ガスケット無しで差し込んでいます。
絶妙の嵌め合いキツさに拡管するため
金型作っています。

ガスケットや金属バンドが重量物になるので省略できます。

φ54パイプの隙間が上下数ミリというレイアウト。製作の難易度を上げています。

早くパンチングとグラスウール入れて音を聞きたいです。

2018モデル、直に見るのは初めてですが、これぞ新型のThe Motcrosser!ですね。
エレクトリック・スターターは指先の軽いタッチで、コールドスタートにも関わらず瞬間で始動します。
コーナリング中にエンストしたとしても足を着く前に再始動できるそうです。
あれだけ腰痛になるくらいキック踏んでいたのや、再始動に時間がかかって順位を落としてしまったり
そういうことがこれからのモトクロスには無くなるのだ。
不安が取り除かれることで嫌いになっていたレースも楽しみになってくるかもしれません。

リチウムイオン・バッテリーとセルモーターで僅か2kgなのに、潔いことにキックシャフトやギヤも存在しません。Rケースカバーにはキックを取り出す穴さえ無いんです。
走行しながら充電するし、3か月くらい走行しなくても電圧は保てるそうです。

さらにWiFiルーターがLサイドカバー内に取り付けられ、純正のセッティングツール無しでも
スマホでFIセッティングが無線で可能だという。
私が持っているCRFなんかセッティングツールとノートパソコン、12Vバッテリーが必要で
それぞれメインハーネスにカプラーで接続しなければ送信できないというわずらわしさ。
電源は車載のバッテリーを使うのでハンドルのスイッチで起動できるし
アクセル開度や水温、エンジンの運転時間などセンサーで計測されたデータは保存されて
任意に確認できるため正確なメンテナンス時期も設定できるでしょう。

そんなデジタル時代のオートバイですが、マフラー作りの現場はアナログの世界です。


後方排気のエキゾーストは
特徴的なレイアウトでシリンダーに沿って回っていますが、かつてない太いサイズのパイプのため
手曲げの難易度が高くなります。

φ48.6の90度曲げに失敗して
チタンパイプ1mも無駄にしてしまいました。
限りなく利益が出ないと思いますので
ワンオフ製作しかやりません。

マフラーもレーサーとしては最大級です。
これより軽いやつを作ってほしいという依頼。
音量もノーマルで大きめだというので
手強い相手になりそうです。







エキパイ繋ぎ終わったとこです。
フランジを固定しないと位置決めできないのですが
このとおり、マフラーとエンジンハンガーが付いた
状態ではアクセスできません。

何回も脱着して確認しました。



マウントステーとスプリングフック装着。

φ48.6部分の曲げがうまくいきませんでした。
輪切りにしようかと思いましたが
比較的マシな部分を使って繋いでみました。
これくらいが手曲げ限界ですね。









シリンダーを取り巻くエキパイ。

これは他メーカーのマシンと違って
張り出しがないので
転倒や跳ね石で凹むリスクが無い形状です。

転倒がつきもののモトクロスにはベストな形かもしれません。
後方排気とストレート吸気でなければ
こうなっていなかったはずです。

モノクロスから始まり4ストモトクロッサーや、5バルブなど
斬新なアイディアを世の中に排出して楽しませてくれるヤマハです。














先週のおさらい、現行チャンバー採寸⇒YZ125ノーマルスペックと比較⇒モディフィケーション
⇒さかなの骨による取り回し検討⇒展開図作成⇒チャンバー製作⇒サイレンサー製作
⇒チャンバーとサイレンサーマウント。
ここまで5日間の工程でした。

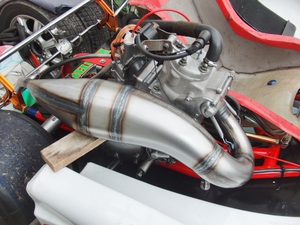

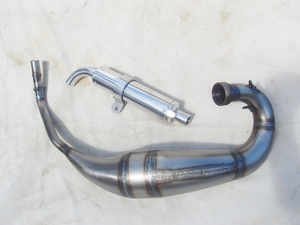

現行チャンバーより全長を短く
テーパー角度はきつくしました。

加速性と高回転の充填効率をアップする効果を狙いました。

テールパイプの寸法も変更し、排気の流速を速め、それに合わせた内部構造のサイレンサーで抵抗の少ない排気を目指します。

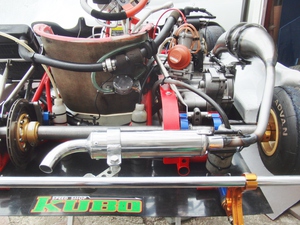

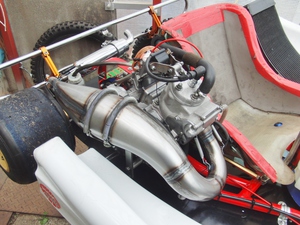

チャンバーのマウントは現行のステー穴位置変更で取り付きました。

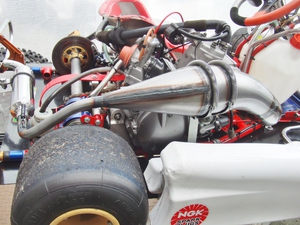

サイレンサーは専用のバンドを作ってマウントしています。











エンジンはYZ125です。

チャンバーはモトクロッサーの諸元より少し変更してあります。

ミッションカートに要求される特性が未経験のため大幅な変更ではありませんが
現行品よりノーマルに近い寸法にしてみました。

取り回しはこの車体専用なのでオリジナルの型を新規作成が必要です。






サイレンサーの位置は特に規定はないそうですが、エンドは後ろ向きがよろしいでしょう。
真直ぐ後方排気も考えたのですが
マウント方法が大掛かりになりそうなので現行品を踏襲した形にしました。

日本のモータースポーツを2輪、4輪と
黎明期から牽引してきた一族の主宰される
スピードショップ・KUBOさんのステッカーが強面のマシンです。
6月のクラブマンMXで元全日本チャンピオンを地面に転がしていました。

夜の帝王K山さん所有ミッションカートのチャンバー製作中です。


地元秋祭りの役員で土日、設営と撤収頼まれて二日ほど仕事が進んでいません。
慰労会はお断りして日曜夜、テールパイプまで行きました。



ようやくパイプが繋ぎ終わりましたが
まだマウントしてないです。

今日マウントとサイレンサー作るので
明日完成予定です。
